Описание:

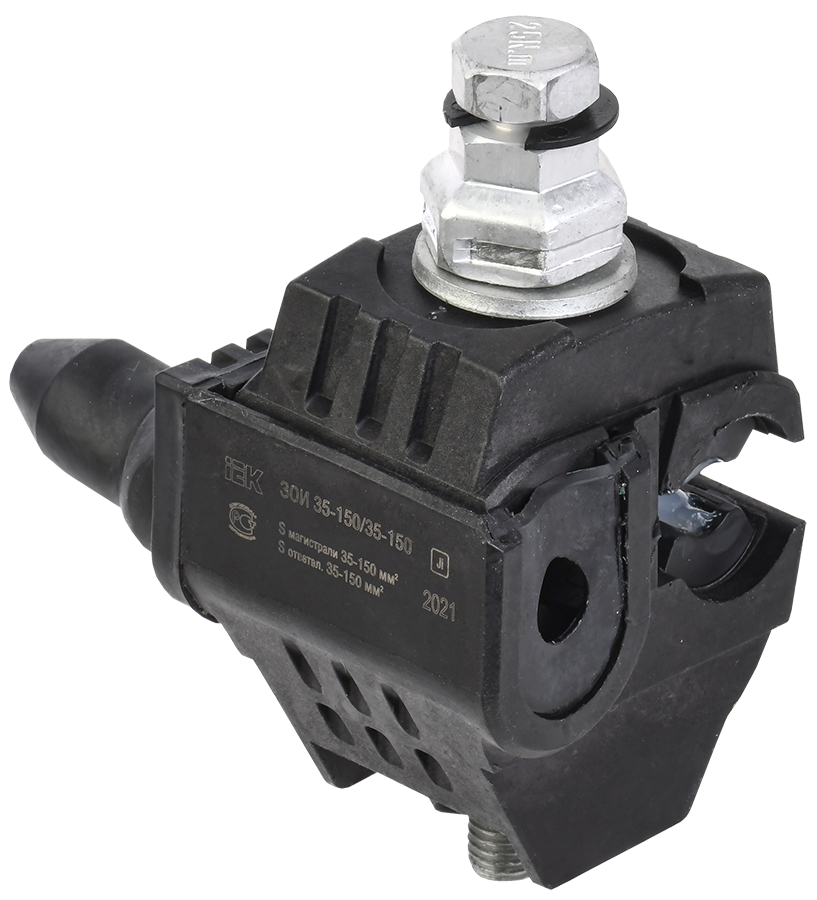

Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.
Преимущества:
- При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления.
- При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта.
- Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.
Характеристики:
| Номин поперечное сечение переходной секции, мм² | 35...150 |
| Номин поперечное сечение ответвления, мм² | 35...150 |
| Тип соединения | Винтовое соединение |
| Номинальное сечение главного провода, SE, мм² | 35...150 |
| Номинальное поперечное сечение ответвления, SM / RM, мм² | 35...150 |
| Тип изделия/компонента | Сжим ответвительный |
| Вес, кг | 0,305 |
| Номин напряжение изоляции Ui, В | 6000 |
| Со срывной головкой болта | Да |
| Высота, мм | 116.0 |
| Момент срыва головки болта при монтаже, Нм | 25 |
| Номин ток зажима, А | 250 |
| Температура эксплуатации, °C | -60...55 |
| Ширина, мм | 66 |
| Длина, мм | 94 |
| Номин напряжение, В | 1000 |
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 70 |
| Единицы измерения | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056369502 | 4606056369519 |
| Вес брутто, кг | 0.329 | 23 |
| Вес нетто, кг | 0.305 | 21.35 |
| Объем, м^3 | 0.000648 | 0.04536 |
| Длина, см | 12 | 35 |
| Высота, см | 7 | 36 |
| Ширина, см | 10 | 36 |
| Способ нанесения информации | На стикер | На стикер |
