Описание:

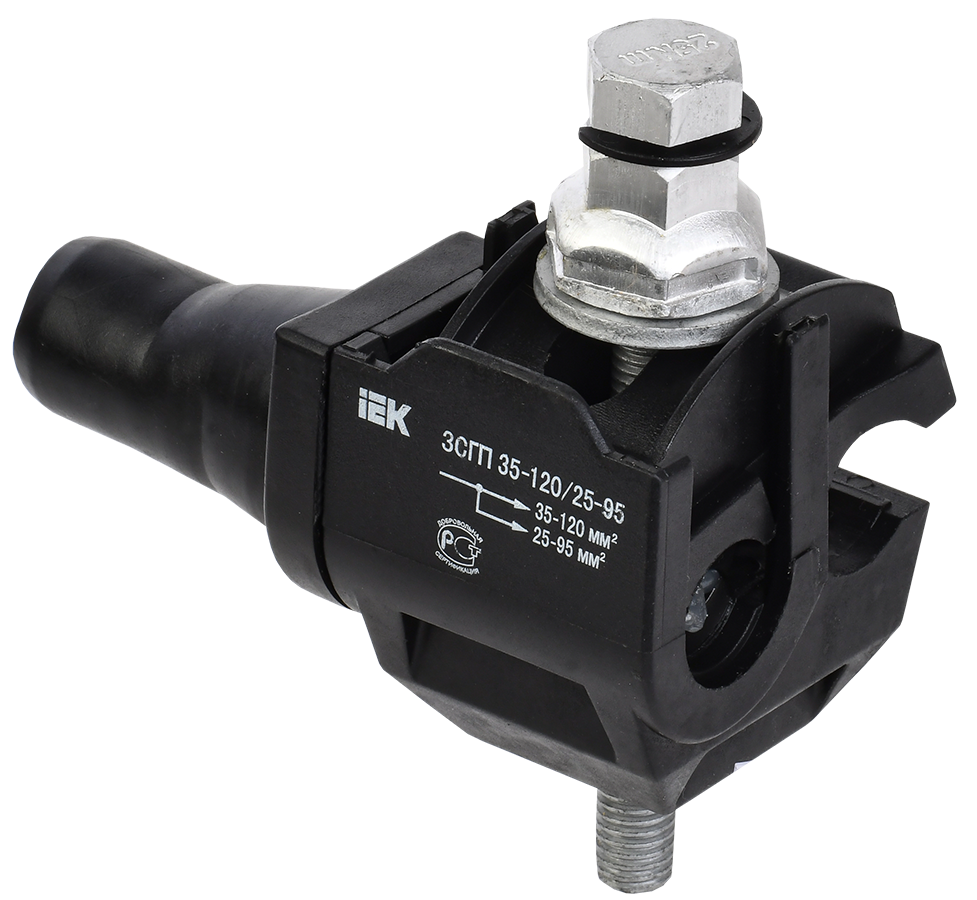

Зажимы серии ЗСГП предназначены для подключения провода СИП к магистральной неизолированной линии. Применимы для алюминиевых и медных проводников напряжением до 1 кВ. При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию ответвительного проводника, одновременно с этим зажимая поверхность неизолированного магистрального проводника. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв верхней головки болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Корпус зажима выполнен из механически прочного термопластика, армированного стекловолокном. В случае появления необходимости снятия ответвительного зажима с линии изделие может быть извлечено с помощью соответствующего ключа. Для достижения соответствующих параметров по герметичности необходимо провод ответвляемой линии вставлять в колпачок зажима до упора.
Преимущества:
- Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.
- Корпус зажима выполнен из механически прочного термопластика, армированного стекловолокном.
- В случае необходимости снятия ответвительного зажима с линии изделие может быть извлечено с помощью соответствующего ключа.
- Для достижения соответствующих параметров по герметичности необходимо провод ответвляемой линии вставлять в колпачок зажима до упора.
Характеристики:
| Номин поперечное сечение переходной секции, мм² | 35...120 |
| Номин поперечное сечение ответвления, мм² | 25...95 |
| Тип соединения | Винтовое соединение |
| Номинальное сечение главного провода, SE, мм² | 35...120 |
| Номинальное поперечное сечение ответвления, SM / RM, мм² | 25...95 |
| Тип изделия/компонента | Зажим плашечный |
| Номин ток зажима, А | 190 |
| Номин напряжение изоляции Ui, В | 6000 |
| Длина, мм | 60 |
| Ширина, мм | 100 |
| Номин напряжение, В | 1000 |
| Момент срыва головки болта при монтаже, Нм | 25 |
| Вес, кг | 0,266 |
| Высота, мм | 101.0 |
| Со срывной головкой болта | Да |
| Температура эксплуатации, °C | -60...55 |
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 20 | 80 |
| Единицы измерения | шт | шт |
| Тип упаковки | ПАКЕТ БЕЗ ФОРМЫ | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056207248 | 4606056207255 |
| Вес брутто, кг | 5.25 | 21 |
| Вес нетто, кг | 5.32 | 21.28 |
| Объем, м^3 | 0.00672 | 0.033408 |
| Длина, см | 35 | 32 |
| Высота, см | 4 | 29 |
| Ширина, см | 48 | 36 |
| Способ нанесения информации | На стикер | На стикер |
